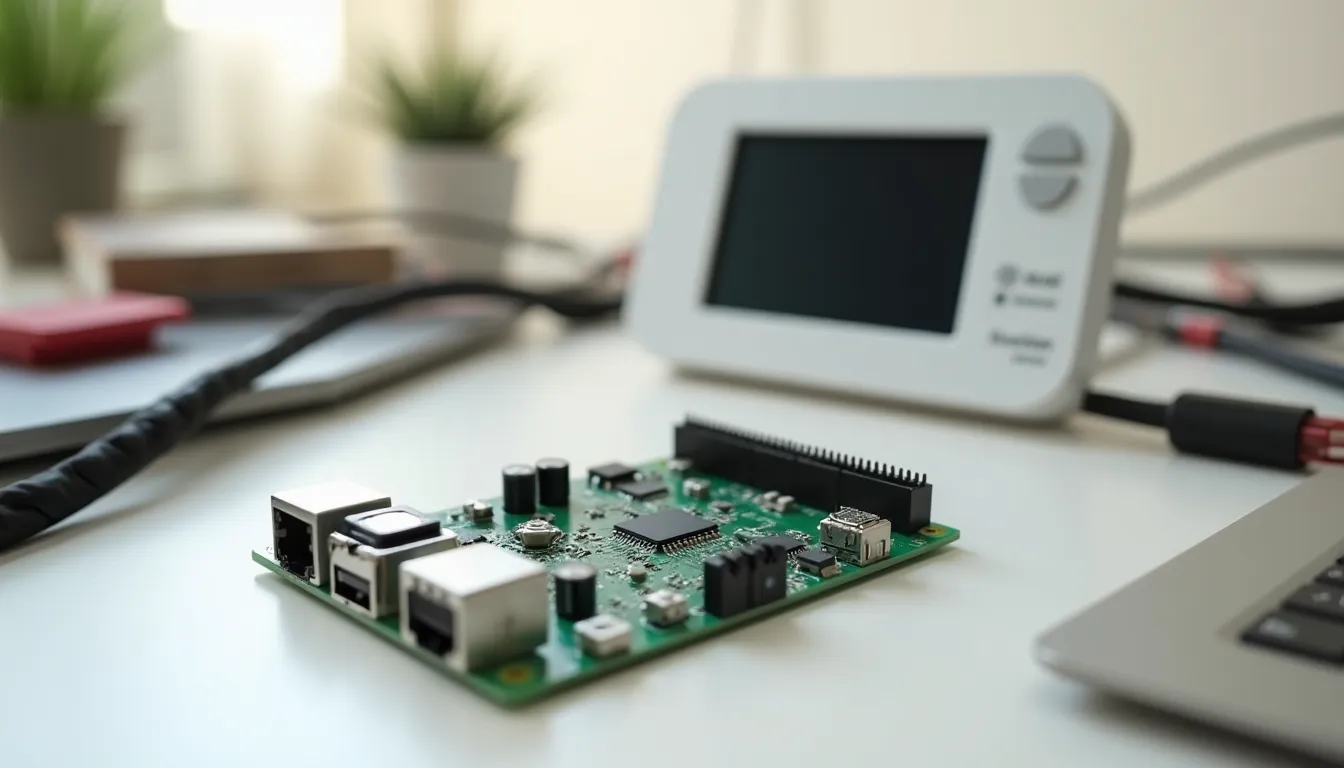

Heizungssteuerung Platine: Aufbau, Funktion und Austausch erklärt

Verbindung von Sensoren, Stromversorgung und Heizungsbauteilen

Die Platine verbindet unterschiedliche Signal- und Spannungsebenen der Heizung. Sensoren liefern Messwerte, die Steuerung verarbeitet sie, und angeschlossene Komponenten reagieren darauf. Nicht jede Klemme führt dieselbe Spannung. Eine falsche Zuordnung kann Sensoren, Relais oder die Steuerung selbst beschädigen.

Temperaturfühler arbeiten häufig als Widerstandssensoren. Bei einem NTC sinkt der Widerstand, wenn die Temperatur steigt. Die Platine legt eine kleine Messspannung an und berechnet daraus einen Temperaturwert. Ein unterbrochener Fühler wirkt elektrisch oft wie ein sehr hoher Widerstand; ein Kurzschluss dagegen wie ein extrem niedriger. Das erklärt, warum beide Fehler unterschiedliche Störmeldungen auslösen können.

Weitere Eingänge erfassen beispielsweise:

• Druckwächter: Er meldet, ob ein zulässiger Anlagen- oder Luftdruck vorhanden ist.
• Strömungs- und Durchflusssensoren: Sie zeigen, ob Wasser oder Luft tatsächlich bewegt wird.
• Flammensensoren: Sie bestätigen, dass nach einer Brennerfreigabe eine Flamme entstanden ist.
• Schalter und Kontakte: Sie übermitteln Zustände wie Freigabe, Störung oder Grenzwert.

Die Ausgangsseite verteilt die Steuerbefehle. Ein Relaiskontakt kann zum Beispiel eine Pumpe schalten, während ein Niederspannungsausgang ein Ventil oder einen Stellmotor ansteuert. Bei Brennern ist die Reihenfolge entscheidend: Freigabe, Zündung, Flammennachweis und Nachlauf müssen zusammenpassen. Sicherheitstemperaturbegrenzer und Druckwächter bleiben dabei eigenständige Schutzglieder.

Auch die Stromversorgung ist in Bereiche aufgeteilt. Sensoren und elektronische Eingänge nutzen dagegen Kleinspannung. Ein gemeinsamer Massebezug kann vorhanden sein, muss aber anhand des Schaltplans geprüft werden. Die Farbcodierung eines Kabels ist kein verlässlicher Beweis für seine Funktion.

Bei der Ersatzplatine für Honeywell ST9120U 1011 sollte daher nicht nur der Steckplatz passen. Vergleiche vor dem Einbau die Klemmenbezeichnungen, die Anzahl der Anschlüsse und die angeschlossenen Bauteile mit der vorhandenen Ausführung. Shopangaben wie „kompatibel“ ersetzen diese Prüfung nicht. Besonders kritisch sind Netz-, Pumpen- und Brenneranschlüsse.

Ein nützlicher Diagnosegedanke lautet: Reagiert ein Sensorwert korrekt, aber der zugehörige Ausgang bleibt ohne Funktion, liegt der Verdacht eher bei Ausgangsstufe, Relais oder Freigabekette. Fehlt bereits der Messwert, kommen Sensor, Leitung und Eingangsschaltung infrage. So lässt sich der Fehler eingrenzen, ohne vorschnell die komplette Platine zu tauschen.

Steuerungsablauf: So regelt die Platine die Heizungsfunktionen

Die Platine arbeitet die Heizanforderung in einer festen Reihenfolge ab. Zuerst prüft sie, ob ein gültiger Betriebszustand vorliegt. Danach bewertet sie Temperaturwerte, Zeitprogramm und Freigaben. Erst wenn die Bedingungen stimmen, startet die nächste Stufe. Dieser Ablauf verhindert, dass ein Heizgerät sofort und unkontrolliert einschaltet.

Eine typische Regelung lässt sich vereinfacht so darstellen:

• Anforderung: Raumregler, Zeitprogramm oder Frostschutz verlangt Wärme.
• Freigabeprüfung: Sperren, Grenzwerte und Betriebsart werden kontrolliert.
• Vorbereitung: Pumpe, Gebläse oder Ventil nimmt die vorgesehene Startstellung ein.
• Wärmeerzeugung: Der Brenner oder ein anderes Heizelement erhält das Startsignal.
• Überwachung: Die Platine prüft, ob die erwartete Reaktion eintritt.
• Nachregelung: Die Leistung wird an die aktuelle Temperatur und den Bedarf angepasst.
• Nachlauf: Bestimmte Bauteile laufen noch eine Weile weiter, damit Restwärme abgeführt wird.

Entscheidend ist dabei die sogenannte Verriegelungslogik. Fällt ein sicherheitsrelevanter Zustand aus, beendet die Steuerung den Start oder schaltet den Heizvorgang ab. Ein erneuter Versuch erfolgt je nach Gerät sofort, nach einer Wartezeit oder erst nach einer manuellen Entriegelung. So wird verhindert, dass eine Störung in eine gefährliche Dauerschaltung übergeht.

Viele Regler arbeiten nicht nur mit einem einfachen Ein-Aus-Signal. Sie nutzen eine Hysterese. Liegt die gewünschte Raumtemperatur beispielsweise bei 21 °C, schaltet die Heizung nicht bei jedem kleinen Messwertwechsel um. Eine obere und eine untere Schaltschwelle halten die Zahl der Schaltvorgänge niedrig. Das schont Relais und angeschlossene Geräte.

Bei Anlagen mit witterungsgeführter Regelung verändert die Platine die Vorlauftemperatur anhand der Außentemperatur. Sinkt diese, steigt meist der berechnete Wärmebedarf. Die Heizkurve bildet dafür die Grundlage. Eine falsch eingestellte Kurve führt zu häufigem Nachregeln: Entweder bleibt es kühl oder die Räume werden unnötig warm.

Auch Zeitverzögerungen gehören zum Ablauf. Eine Pumpe kann nach dem Ende der Wärmeanforderung weiterlaufen. Ein Brenner erhält nach einer Abschaltung oft eine Sperrzeit, damit er nicht direkt wieder startet. Solche Verzögerungen wirken unscheinbar, sind aber für ruhigen Betrieb und lange Lebensdauer wichtig.

Bei einer Ersatzplatine muss deshalb nicht nur das Startsignal funktionieren. Ebenso wichtig sind Abschaltbedingungen, Nachlaufzeiten und die richtige Reihenfolge der Ausgänge. Eine falsch programmierte oder nicht passende Ausführung kann zwar zunächst reagieren, den Heizvorgang aber später abbrechen oder Schutzfunktionen falsch auswerten.

Typische Defekte und erkennbare Fehlerbilder

Fehlerbilder an einer Heizungsplatine zeigen sich oft nicht eindeutig. Ein Ausfall der Heizung kann ebenso von einer externen Komponente stammen. Deshalb sollte das Symptom zuerst genau beschrieben werden, bevor ein Austausch erfolgt.

• Keine Anzeige: Display, LEDs und Bedienelemente bleiben dunkel. Möglich sind eine unterbrochene Versorgung, eine ausgelöste Sicherung oder ein Fehler im Netzteilbereich.
• Sporadische Ausfälle: Die Anlage startet, bricht ab oder reagiert erst nach einem Neustart. Häufig kommen kalte Lötstellen, Haarrisse oder alternde Kondensatoren infrage.
• Relais klickt, Ausgang bleibt ohne Wirkung: Ein verschlissener Kontakt kann hochohmig geworden sein. Dann ist das Schaltgeräusch zu hören, obwohl die angeschlossene Funktion ausbleibt.
• Fehlstarts und Reset-Schleifen: Die Steuerung beginnt den Ablauf immer wieder neu. Ursache können instabile Versorgungsspannungen, Speicherfehler oder Störungen in der Kommunikation sein.
• Falsche Messwerte: Eine unrealistische Temperaturanzeige weist auf einen defekten Fühler, eine beschädigte Leitung oder einen fehlerhaften Eingang hin.
• Verbrannter Geruch und Schmorspuren: Dunkle Leiterplattenstellen, geschmolzene Steckgehäuse oder verfärbte Klemmen deuten auf Überhitzung hin. Die Ursache muss vor einem Ersatz geklärt werden.

Ein typischer Wackelkontakt verändert sich, wenn sich das Gerät erwärmt. Die Heizung läuft dann zunächst normal und fällt später aus. Dieser Verlauf ist ein wichtiger Hinweis, beweist aber keinen bestimmten Defekt. Erschütterungen an einer spannungsführenden Anlage sind keine geeignete Prüfmethode.

Auch Feuchtigkeit hinterlässt markante Spuren. Grünliche Ablagerungen an Steckkontakten, weiße Rückstände oder eine matte Oberfläche können auf Kondensation oder einen früheren Wassereintritt hindeuten. In diesem Fall genügt ein Platinenwechsel nicht. Die Eintrittsstelle muss gefunden und beseitigt werden.

Vor einer Diagnose sollten Fehlercodes, Betriebszeiten und das genaue Verhalten notiert werden. Ein Foto der Platine kann später helfen, verbrannte Stellen oder lose Steckverbindungen zuzuordnen. Gehäuse einer Heizungssteuerung dürfen nur von Personen geöffnet werden, die für Arbeiten an elektrischen Anlagen qualifiziert sind. Bei Netzspannung, Gasgeruch oder wiederholtem Auslösen einer Sicherung gilt: Anlage abschalten und einen Fachbetrieb beauftragen.

Für die Entscheidung zwischen Reparatur und Ersatz zählt das Fehlerbild allein nicht. Ein einzelnes Relais lässt sich bei manchen Baugruppen tauschen, während ein Schaden an Prozessor, Speicher oder Leiterplattenisolierung meist den Austausch der gesamten Einheit sinnvoller macht. Bei einer Ersatzplatine für den Honeywell ST9120U 1011 müssen Fehlerursache, Ausführung und Anschlussbelegung zusammenpassen. Sonst wandert der eigentliche Defekt womöglich direkt auf das neue Bauteil.

Passende Ersatzplatine anhand von Modell und Anschlüssen auswählen

Eine passende Ersatzplatine wird nicht allein nach dem Namen des Heizgeräts ausgewählt. Entscheidend ist die vollständige Kennzeichnung der vorhandenen Baugruppe. Notiere Modellnummer, Teilenummer, Revisionsstand und sämtliche Aufdrucke neben den Steckern. Schon ein zusätzlicher Buchstabe kann auf eine andere Software oder Anschlussvariante hinweisen.

Für den Abgleich mit der angebotenen Platine für Honeywell ST9120U 1011 sind mehrere Merkmale wichtig:

• Gerätemodell: Die Bezeichnung am Gehäuse muss zur angegebenen Verwendung passen.
• Teilenummer: Sie steht oft direkt auf einem Aufkleber oder der Leiterplatte.
• Revisionsstand: Versionen derselben Baureihe können unterschiedliche Funktionen besitzen.
• Steckerform: Anzahl, Position, Kodierung und Verriegelung müssen übereinstimmen.
• Klemmenzahl: Freie Anschlüsse sind kein Beleg für Austauschbarkeit.
• Abmessungen und Befestigung: Bohrungen, Halterungen und Gehäuse müssen ohne Anpassung passen.

Vergleiche anschließend die Anschlussbelegung. Dazu werden die Klemmen der alten Platine anhand ihrer Beschriftung dokumentiert und mit dem Datenblatt der Ersatzbaugruppe abgeglichen. Wichtig sind dabei nicht nur die Namen, sondern auch Kontaktart, zulässige Last und Bezugspotenzial. Ein Anschluss mit identischer Kurzbezeichnung kann in einer anderen Gerätegeneration eine andere Aufgabe haben.

Besondere Vorsicht gilt bei Platinen, die äußerlich gleich aussehen. Eine sogenannte verbesserte Ausführung kann Bauteile geändert haben, ohne dass alle älteren Geräte automatisch unterstützt werden. Prüfe deshalb, ob der Anbieter ausdrücklich eine technische Kompatibilität nennt oder nur eine ähnliche Bauform zeigt. Produktfotos helfen beim Erkennen, ersetzen aber keine belastbare Anschlussliste.

Auch der Lieferumfang sollte vor der Bestellung geklärt werden. Gehören Halter, Steckbrücken, Sicherungen oder eine Montageanleitung dazu? Muss die Steuerung nach dem Einbau konfiguriert werden? Solche Details beeinflussen den Aufwand erheblich. Ein günstiger Einzelartikel kann am Ende unpraktisch sein, wenn ein notwendiger Adapter fehlt.

Merksatz: Erst Kennzeichnung, Anschlussbild und Revisionsstand abgleichen, dann bestellen. Passt nur die Form, bleibt die Kompatibilität ungeklärt.

Honeywell ST9120U 1011: Eigenschaften der angebotenen Ersatzplatine

Die angebotene Ersatz-Steuerplatine ist als neue, verbesserte Ausführung für die Heizungssteuerung Honeywell ST9120U 1011 vorgesehen. Sie ersetzt die vorhandene Baugruppe, wenn diese ausfällt oder altersbedingt nicht mehr zuverlässig arbeitet. Laut Produktbeschreibung übernimmt sie die zentrale Steuerung wichtiger Heizungsfunktionen.

Die Bezeichnung „verbessert“ beschreibt jedoch keine automatisch bestätigte Aufwärtskompatibilität. Vor dem Kauf sollte deshalb geklärt werden, ob die Platine für die konkrete Geräteversion freigegeben ist. Relevant sind neben der Modellnummer auch Revisionsstand, Anschlussausführung und möglicher Programmierbedarf.

Für das Angebot werden folgende kaufbezogene Eigenschaften genannt:

• Zustand: neu und unbenutzt
• Ausführung: verbesserte Ersatzplatine
• Verwendung: Austausch einer defekten oder veralteten Steuerplatine
• Preis: 70,50 Euro inklusive Mehrwertsteuer
• Versand: zusätzliche Kosten
• Rückgabe: 30 Tage kostenlose Rücksendung
• Zahlung: Kauf auf Rechnung und Ratenzahlung

Die Produktbeschreibung stellt den Austausch als unkompliziert dar: alte Platine ausbauen, Ersatz einsetzen und die Anschlüsse wieder verbinden. Diese Einschätzung gilt nur, wenn die Baugruppe tatsächlich kompatibel ist und keine Anpassung, Parametrierung oder Sicherheitsprüfung erforderlich wird. Arbeiten an netzspannungsführenden Heizungssteuerungen gehören in fachkundige Hände.

Bei den Verfügbarkeitsangaben besteht ein Widerspruch. Einerseits wird die Platine als lieferbar mit einer Lieferzeit von ein bis zwei Werktagen angezeigt. Andererseits erscheint der Hinweis, dass der gewünschte Artikel nicht mehr geliefert werden kann.

Austausch der Steuerplatine

Die Steuerplatine sitzt im Heizgerät und führt Netzspannung; an ihr hängen Brenner, Pumpe und Sicherheitsfunktionen. Ihr Austausch gehört in die Hand eines Heizungsfachbetriebs. Was Sie selbst tun können: Modell, Seriennummer und Anschlussbelegung der alten Platine notieren, damit die Ersatzplatine passt, und diese Angaben dem Fachbetrieb mitgeben.

Preis, Lieferzeit und Rückgabe der Ersatzplatine prüfen

Für die angebotene Ersatzplatine werden 70,50 Euro inklusive Mehrwertsteuer genannt. Hinzu kommen Versandkosten. Der Endbetrag sollte deshalb erst im Warenkorb geprüft werden. Dort können auch Lieferland, Versandart und mögliche Zusatzkosten berücksichtigt sein.

Als Lieferzeit sind ein bis zwei Werktage angegeben. Gleichzeitig erscheint der Hinweis, dass der gewünschte Artikel nicht mehr geliefert werden kann. Diese Angaben passen nicht zusammen. Vor der Bestellung sollte der Händler den tatsächlichen Lagerbestand, den voraussichtlichen Versandtermin und die Gültigkeit des Preises bestätigen.

Für die Rückgabe werden 30 Tage kostenlose Rücksendung genannt. Vor dem Einbau sollte geprüft werden, unter welchen Bedingungen diese Frist gilt. Besonders wichtig sind folgende Punkte:

• Beginnt die Frist am Tag der Zustellung?
• Gilt die kostenlose Rücksendung auch für geöffnete Verpackungen?
• Bleibt sie möglich, wenn die Platine angeschlossen oder montiert wurde?
• Wer trägt das Risiko bei einem Transportschaden?
• Wird eine Rücksendenummer oder vorherige Anmeldung verlangt?

Eine Heizungsplatine sollte nach der Lieferung sofort auf Transportschäden geprüft werden. Beschädigte Verpackungen, verbogene Stecker oder sichtbare Risse werden fotografiert und dem Verkäufer gemeldet. Die Originalverpackung, Lieferscheine und Schutzmaterialien bleiben bis zur erfolgreichen Prüfung der Baugruppe erhalten.

Die angebotenen Zahlungsarten umfassen Kauf auf Rechnung und Ratenzahlung. Sie ändern nichts an der technischen Prüfung vor dem Einbau. Bei widersprüchlichem Lagerstatus ist eine schriftliche Bestätigung sinnvoll. Darin sollten Modellbezug, Ausführung, Liefertermin, Gesamtpreis und Rückgabefrist eindeutig genannt sein.

Praktische Entscheidungshilfe: Erst bestellen, wenn Preis, Verfügbarkeit und Rückgabebedingungen zusammenpassen. Bei einer nicht bestätigten Lieferung oder unklarer Rücknahme ist ein alternatives Angebot mit vollständigen Händlerangaben die sicherere Wahl.

Fazit: Kompatibilität vor dem Kauf prüfen und Austausch fachgerecht ausführen

Eine Ersatzplatine ist dann eine sinnvolle Lösung, wenn die vorhandene Baugruppe eindeutig als Fehlerquelle feststeht und die neue Ausführung technisch dazu passt. Bei der angebotenen Platine für Honeywell ST9120U 1011 sollte diese Zuordnung vor dem Kauf nachvollziehbar sein. Die Bezeichnung „verbessert“ genügt dafür allein nicht.

Für eine belastbare Entscheidung zählen vor allem die Angaben auf der alten Baugruppe, die technische Anschlussdokumentation und die Freigabe für das konkrete Heizgerät. Stimmen diese Daten nicht überein, ist ein niedriger Preis kein Vorteil. Eine falsche Platine kann Fehlfunktionen verursachen und weitere Bauteile gefährden.

Der Austausch selbst darf nicht als gewöhnlicher Steckvorgang betrachtet werden. Netzspannung, Brennersteuerung und sicherheitsrelevante Schaltkreise verlangen Fachkenntnis. Nach der Montage muss die Anlage nicht nur starten, sondern auch unter verschiedenen Betriebsbedingungen korrekt abschalten und auf Störungen reagieren.

Da dem Preis von 70,50 Euro inklusive Mehrwertsteuer eine angegebene Lieferzeit von ein bis zwei Werktagen und eine 30-tägige kostenlose Rücksendung gegenüberstehen, der Shop zugleich aber auf eine mögliche Nichtlieferbarkeit hinweist, sollte die Bestellung erst nach einer aktuellen Bestätigung erfolgen. So bleibt die Kaufentscheidung nachvollziehbar und das Risiko eines Fehlkaufs überschaubar.

Fazit: Erst technische Identität prüfen, dann den Lieferstatus klären und den Einbau fachgerecht ausführen lassen. Genau diese Reihenfolge macht aus einer vermeintlich einfachen Ersatzplatine eine verlässliche Reparaturlösung.
